一、基本簡介

    三節雙向伸縮貨叉指的是由三節叉體組成的、能夠雙向自動伸縮的貨叉，它是一種物料搬運(移載)機構，常與堆垛機或提升(升降)機構配合同時使用，主要用于對物料的精準抓取或移載，它的智能化程度非常高，運載能力比較強，可根據控制系統的指令，輕松叉取或移載巷道兩邊貨架上任意位置的物料，具有安全快捷、節能之特點！

    二、結構原理

    三節雙向伸縮貨叉簡稱三節伸縮叉、三節伸縮貨叉、雙向伸縮叉、雙向伸縮貨叉等，又名：?jiǎn)紊煳回洸?、單伸位伸縮貨叉、三節移載叉、三節移載貨叉、三節伸縮牙叉等，它由上叉體(前叉體)、中叉體、下叉體(固定叉體)等三節或三段叉體疊加在一起組成的，輔以導向滾輪、導向滑塊、齒輪齒條[或鏈輪鏈條、或同步帶]、限位開關[行程開關]、中位開關[接近開關]、扭力限制器、編碼器、驅動器、電機、減速機等部件構成的一個完整的伸縮機構！

    三、工作原理

    三節雙向伸縮貨叉的下叉體(固定叉體)直接安裝在載貨臺上，中叉體在齒輪齒條的驅動下，向外移動大約自身長度的一半，上叉體(前叉體)再從中間叉體的中點繼續向外延伸!

    它既可以單組叉臂立運行，也可以兩組或兩組以上叉臂通過聯軸器進行組合運行或同步運行，單組叉臂立運行的簡稱單指式或單列式，適用于體積比較小物料移載或搬運，而兩組或兩組以上叉臂組合運行或同步運行的，則主要用于體積比較大的物料移載或搬運！

    四、常用型號

    三節雙向伸縮貨叉的規格比較多，如：AHJW40～45系列、AHJW50～55系列、AHJW60～65系列、AHJW70系列、AHJW的W100系列、AHJW120系列、AHJW145系列等，都是日常使用頻率比較高的規格！*注：貨叉主要還是以定制為主，列表中的參數選型時的參考，但不能以此作為實用依據(見下面參數圖)！

    五、常規參數

    [1].叉體材料：42CrMo（二次鍛打）

    [2].負載上限：額定載荷+30%

    [3].移載距離：按設定要求

    [4].行程余量：+30～50mm

    [5].空載速度：50m/min

    [6].滿載速度：30～40m/min

    [7].空載加速：1m/sx

    [8].滿載加速：0.5m/sx

    [9].輸出轉速：79rpm/min

    [10].制動電壓：220v/380v

    [11].中位開關[接近開關]：NBN4-12GM40-E2 P+F

    [12].限位開關[行程開關]：D4MC-5020-Nomron

    [13].編碼器： TR(帝爾)、kubler(庫伯勒)

    [14].電機減速機：SEW變頻電機或伺服電機(也可根據要求配置)

    六、應用范圍

    三節雙向伸縮貨叉主要用于立體庫、智能倉儲系統中，也廣泛應用于物流配送轉運中心、自動化生產線、新能源換電站(重卡移動換電)、高溫爐作業、冷庫作業等多個行業領域，如：工業生產、設備制造、物流倉儲、商品制造、智能應用、航空領域、軌道交通、醫療器械、新能源制造、電子工業、五金電器、化工原料、造紙工業、文化教育、煙草工業、食品飲料、印鐵制罐、印刷包裝等等，因?yàn)槠涮厥獾臉?gòu)造性，它的適應性比較強，不僅可以在常溫下進行作業，也能在高溫或低溫下正常運行，具備全天候工作的性能！

    七、工廠簡介

    安徽集維智能裝備有限公司[馬鞍山市]是一家集研發、設計、生產、銷售為一體的堆垛機伸縮貨叉(移載貨叉)生產制造企業，擁有完整的質量管理體系(榮獲數十項新型實用專利證書)、豐富的設計經驗、雄厚的加工實力，完全自主設計、自行生產，具備年生產1600多臺套各類伸縮貨叉[移載貨叉]的制造能力，具有快速完成方案的設計能力、短期交付的加工制造能力，具備提前交付或快速交付的應急能力，是業內較具規模的實體工廠！

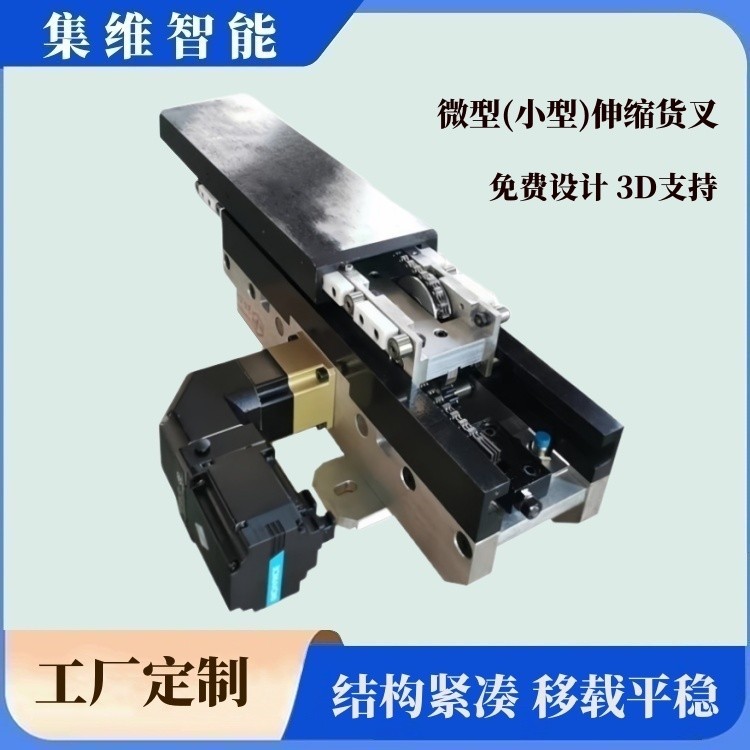

【上圖】微小型_三節雙向伸縮貨叉（結構展示圖）

【上圖】小型_三節雙向伸縮貨叉（結構展示圖）

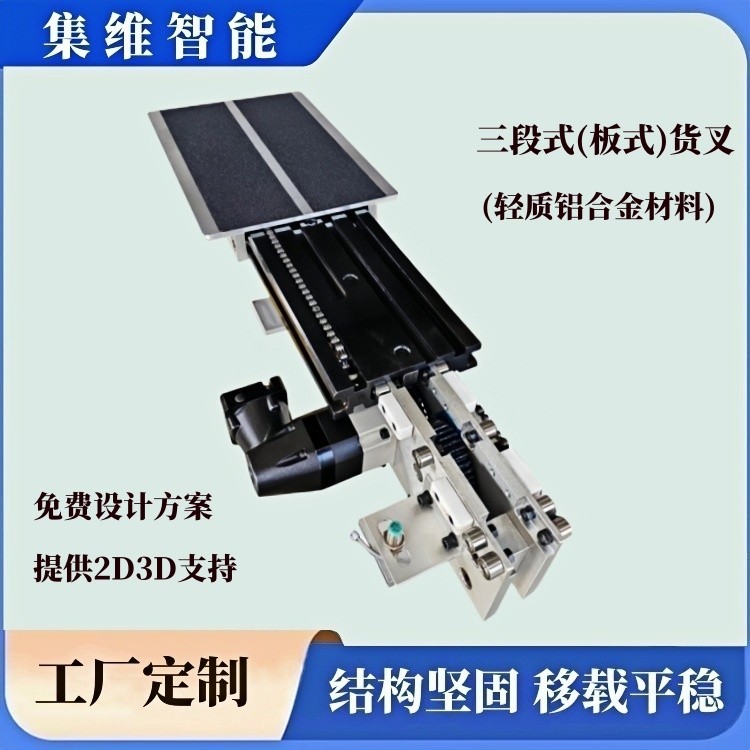

【上圖】輕型_三節雙向伸縮貨叉（結構展示圖）

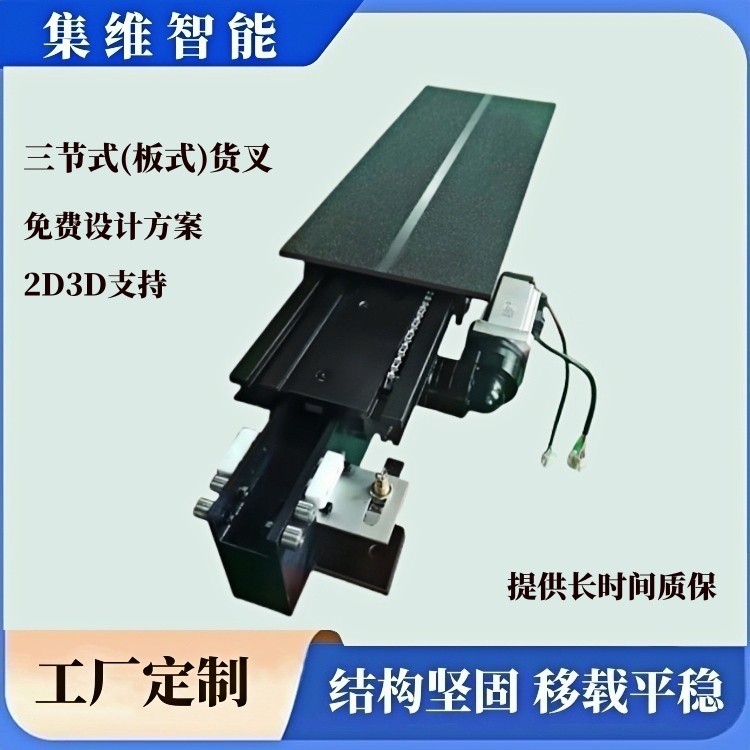

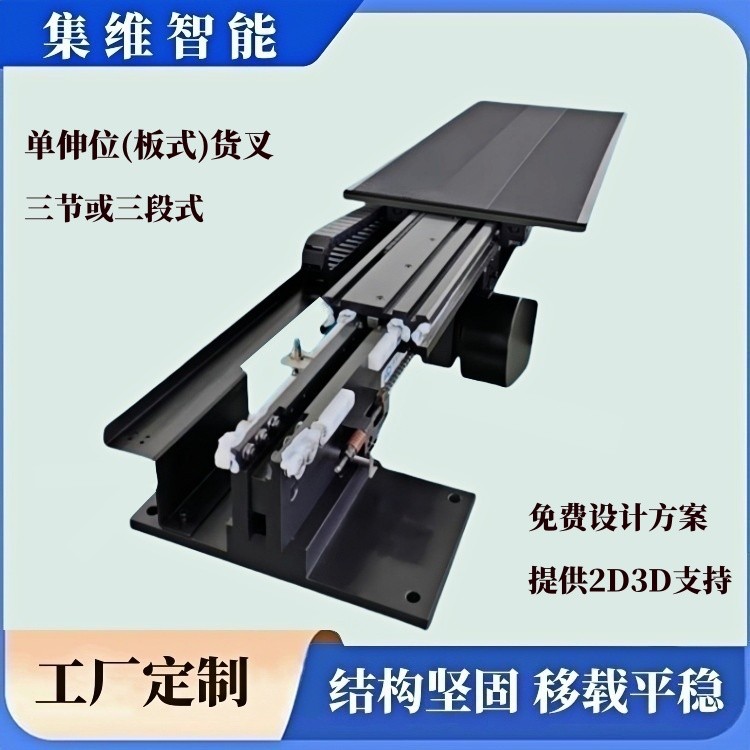

【上圖】小板式_三節雙向伸縮貨叉（結構展示圖）

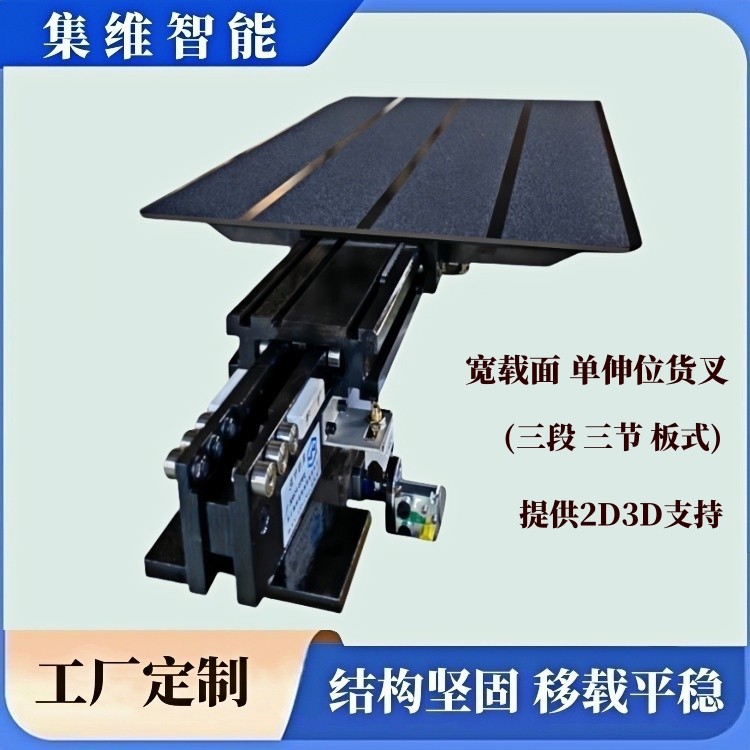

【上圖】寬載面_三節雙向伸縮貨叉（結構展示圖）

【上圖】小截面_三節雙向伸縮貨叉（結構展示圖）

【上圖】窄體寬載面或?qū)捊孛鎋三節雙向伸縮貨叉（結構展示圖）

【上圖】寬體寬載面或?qū)捊孛鎋三節雙向伸縮貨叉（結構展示圖）

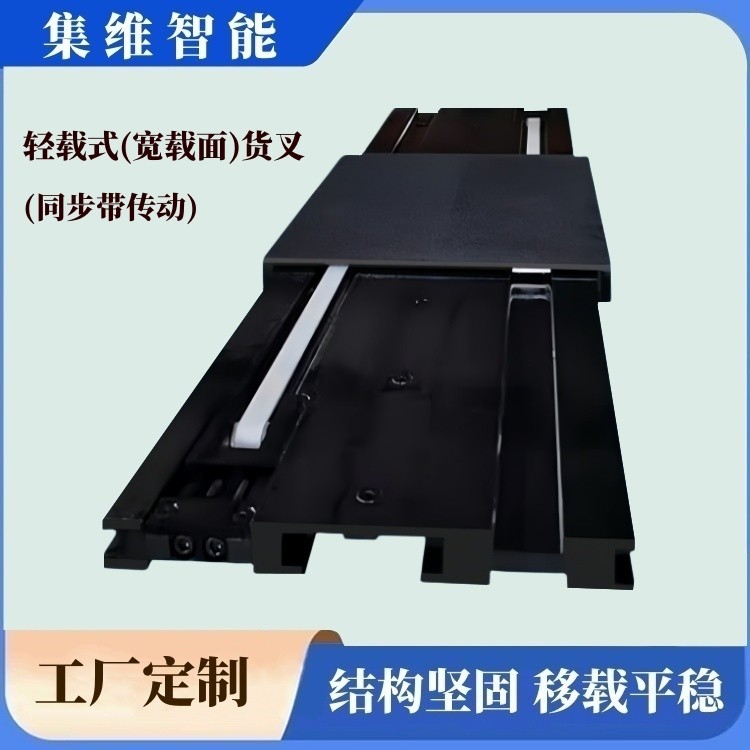

【上圖】寬體寬載面或?qū)捊孛?同步帶傳動)_三節雙向伸縮貨叉（結構展示圖）

【上圖】輕載式_三節雙向伸縮貨叉（結構展示圖）

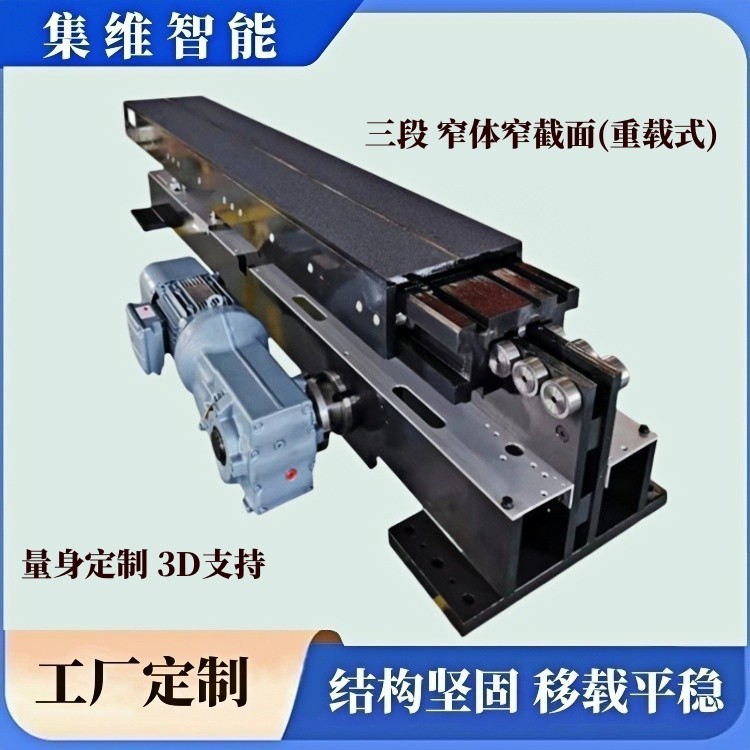

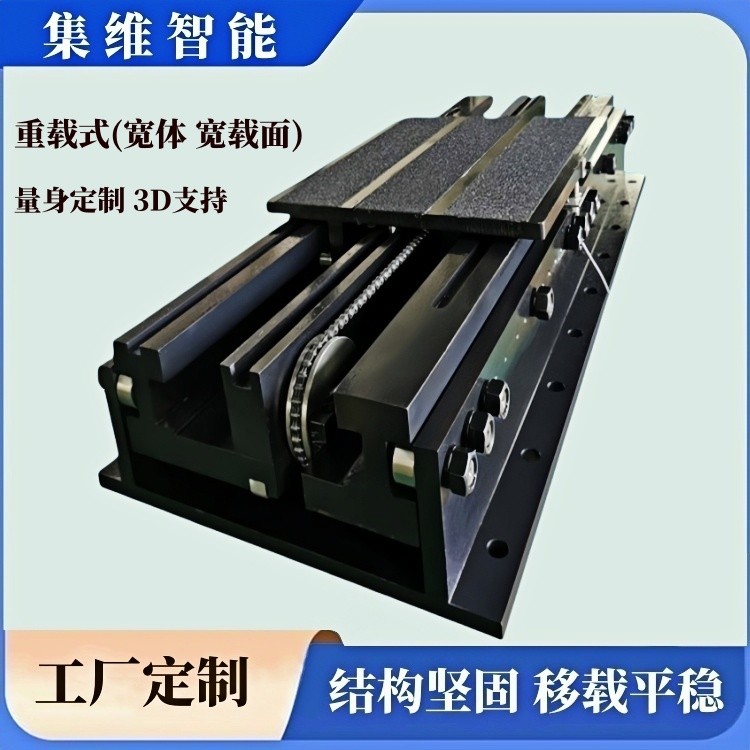

【上圖】重載式_三節雙向伸縮貨叉（結構展示圖）

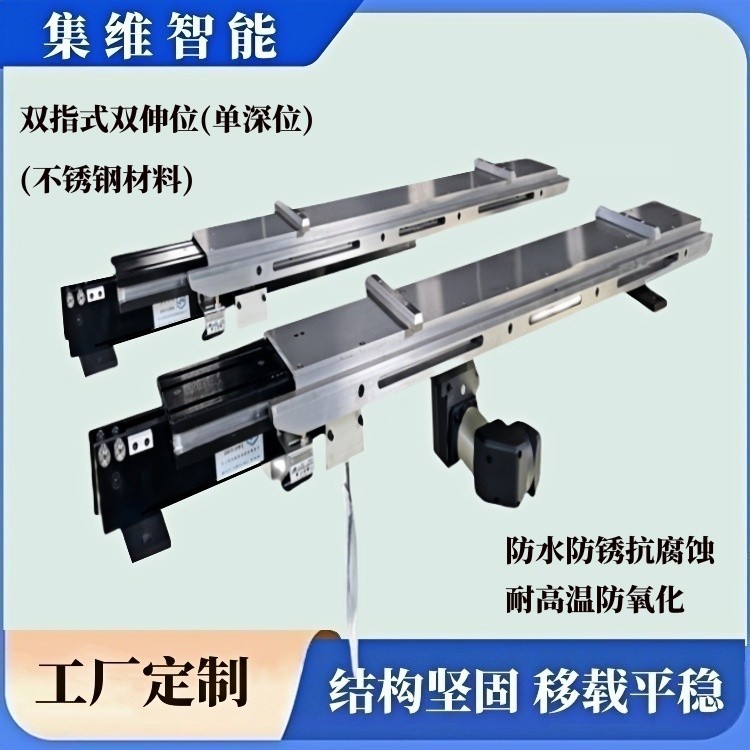

【上圖】雙指式不銹鋼材料_三節雙向伸縮貨叉（結構展示圖）

【上圖】雙指式_三節雙向伸縮貨叉（結構展示圖）

【上圖】雙列式_三節雙向伸縮貨叉（結構展示圖）

【上圖】雙列式窄截面_三節雙向伸縮貨叉（結構展示圖）

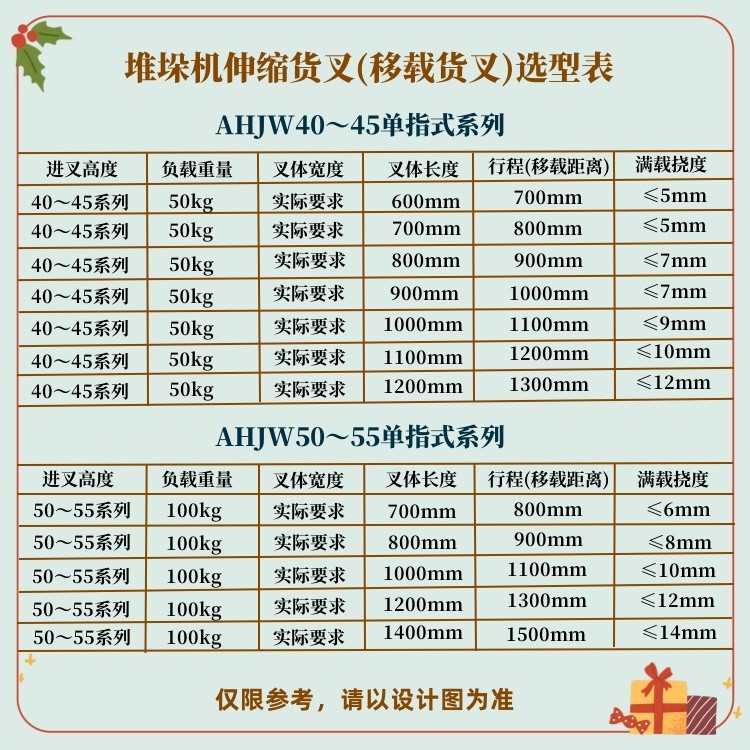

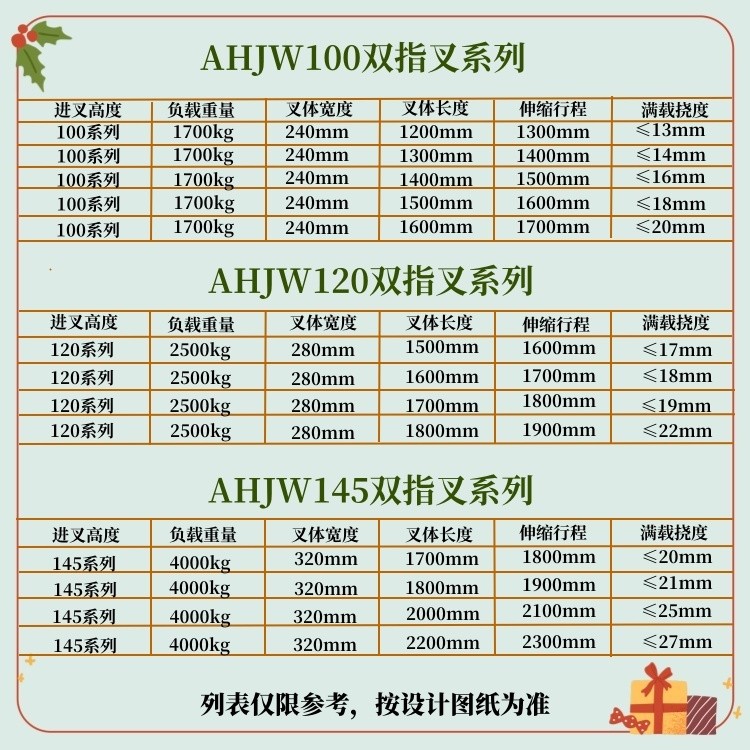

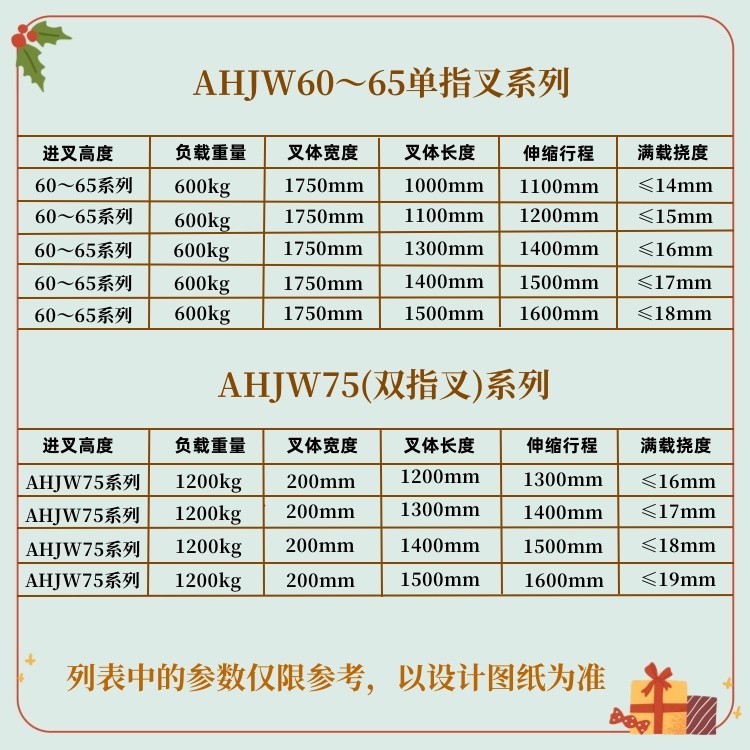

【上圖】選型表（1）

【上圖】選型表（2）

【上圖】選型表（3）

【上圖】AHJW集維品牌_三節雙向伸縮貨叉（優勢簡介）

【上圖】集維工廠（資質證書）

【上圖】集維工廠（外景）
