玻璃升降器試驗臺價格

玻璃升降器綜合性能

一、功能簡述
試驗臺主要用于轎車、PK及SUV車型手動、電動玻璃升降器進行模擬門性能試驗，可對各類車側門交叉臂及繩輪式玻璃升降器的綜合性能進行試驗。通過試驗，檢測車輛側門交叉臂及繩輪式玻璃升降器等機構及緊固件的功能質量等。
該系統由控制系統、試驗設備標定裝置及其它輔助設備等部分組成，各部分結構緊湊，布局合理，人機交互界面良好。
二、依據標準
QC/T 626-2008 《汽車玻璃升降器》
QC/T 636-2014 《汽車電動玻璃升降器 》
本試驗臺技術指標符合以上標準中的相關試驗條款中的檢測要求。
三、試驗臺組成結構
檢測單個電動玻璃升降器電流和電壓特征曲線圖、關閉力檢測、防夾性、上升和下降運行速度檢測、上升和下降時間檢測、電機的保護特性檢測、自鎖性檢測、過電壓檢測、耐久性試驗、防夾裝置耐久性、實時工作電流檢測、堵轉電流檢測、系統阻力檢測等。

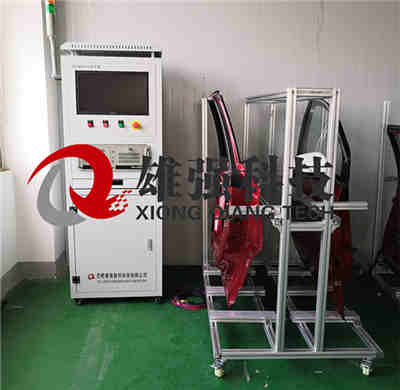

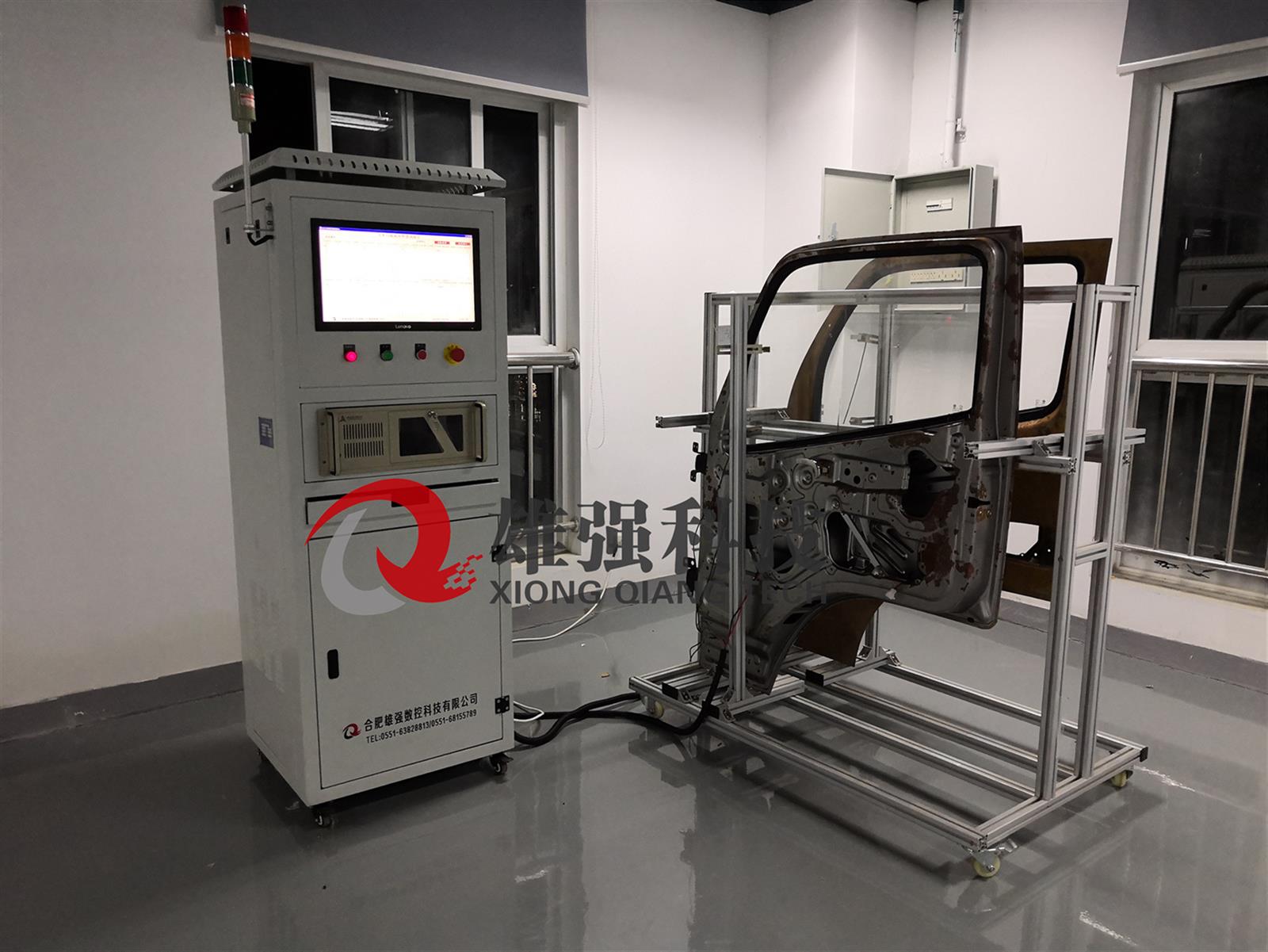

四、試驗臺布局
1）試驗臺架采用鋁型材的框架結構，臺面板為15mm厚的鋼板，表面磨光鍍鉻
處理；臺架底部四角安裝有的角輪組件，可實現自由移動和落腳支撐。
2）采用配重塊安裝于直線軸承導桿機構上下運行，機械摩擦力小；兩端設計有磁粉制動阻尼機構，可對模擬玻璃上升下降時兩端的阻尼進行加載，并安裝有力傳感器實施加載阻力檢測。模擬玻璃重量為定值，通過增減配重調整試驗要求的模擬玻璃重量。

玻璃升降器試驗控制軟件
WINDOWS操作平臺，操作容易，可設定工各類檢測參數（根據檢測標準）。標準化的試驗報表格式，包括檢測數據輸出、規范、準確。
1) 型號擴展模塊：既可任意添加一種玻璃升降器的產品型號，也可刪除某個玻璃升降器；
2) 試驗參數模塊：試驗動作編輯，可編輯停頓時間、模擬玻璃阻尼大小、動作過程等參數，組合出不同的試驗動作，可設定手柄速度、上升和下降、運行速度、堵轉時間、停頓時間等試驗參數，適合各種玻璃升降器的基本性能試驗；
3)試驗功能模塊：
手柄扭矩功能、玻璃下降量功能、運動平行度檢測功能、操作強度檢測功能、靜強度檢測功能、電動玻璃升降器電流特性檢測功能、關閉力檢測功能、上升和下降行程檢測功能、運行速度檢測功能、運行時間檢測功能、自鎖性檢測功能。
數據處理軟件
1）系統功能模塊：
分為系統管理模塊、打印模塊、可更改相關試驗報表內容、打印試驗報告。試驗過程的數據可自動保存，數據可導入Excel。設有數據庫，可將測得的數據存入數據庫中以便于查詢。
2）系統保護功能：

　　試驗過程中，如出現電流、力、扭矩超標，則系統自動報警停機，并聲光報警。
