一、概述
本檢測臺主要適用于S系列及后續車型氣制動系統的密封性能檢測裝備檢測臺。檢測其相關的性能參數，并根據相關標準判斷產品是否合格。
主要檢測項目：

靜態正壓密封性能檢測

制動鉗密封性能檢測

二、試驗臺組成及外觀
1、試驗臺采用鋁型材框架結構，PLC控制系統與COSMO差壓泄漏儀器箱嵌于鋁型材框加上，試驗臺預留檢測接口，試驗時只需要將樣件與檢測接口接通即可試驗。布局合理，操作方便。外觀顏色按工業設計要求，設備整體美觀大方，操作方便。
2、試驗臺主要由試驗臺架、氣密性機構、測量系統、固定夾具、控制系統等組成。
3、試驗臺為鋁型材結構形式（外形尺寸長寬高1400mm×800mm×1800mm），嵌入式計算機布局。
3、試驗臺系統采用閉環控制，在出現誤操作或出錯時能及時停止工作。
三、檢測內容詳細描述：
1、靜態正壓密封性能檢測
1.1 檢測方法：封堵通氣孔后，從后橋總成的加油螺母處通入干凈清潔的壓縮空氣，通過儀器測試整個后橋總成的密封性
1.2檢測壓力：600~700 KPa（通過減壓閥手動調整，要求氣壓穩定），工廠氣源氣壓為400～600Kpa
1.3充氣時間：≤30秒（可調）
1.4保壓時間：180s（可調）
1.5檢測時間：10s（可調）

1.6允許泄露值≤10Kpa（判定值可調）

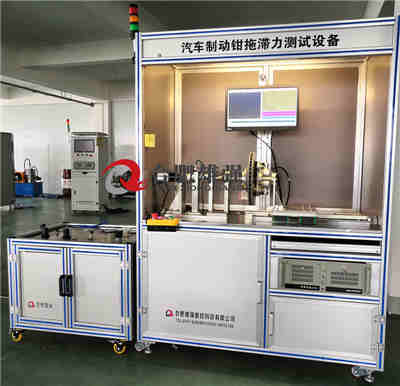

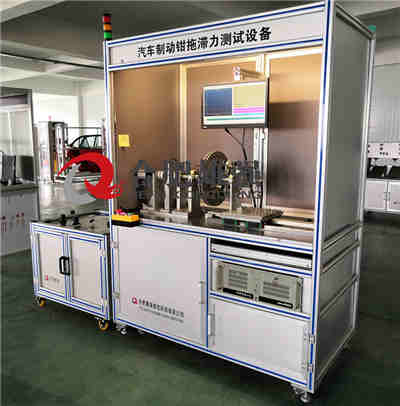

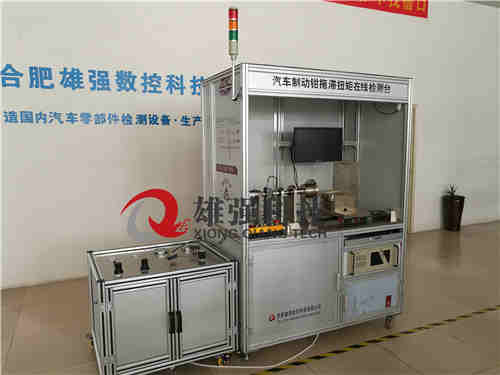

1、概述
該設備依據我國汽車行業標準，用于汽車制動卡鉗在常溫狀態下的性能測試。
該試驗臺是采用計算機自動控制的檢測設備，能對試件試驗項目進行選擇性檢測。
參考試驗標準
1)QC/T 592-1999《轎車制動鉗總成性能要求及臺架試驗方法》
2 試驗項目
2.1 低壓液密封性試驗
2.2 高壓液密封性試驗
2.3 真空密封性
2.4 所需液量試驗
2.5 鉗體剛性試驗
2.6 拖滯扭矩試驗
2.7 活塞滑動阻力
2.8活動回位量
2.9 活塞壓出力
2.10 鉗體滑動阻力
2.11 耐壓強度
2.12液壓效率
3、主要技術參數及要求
3.1使用環境
◇ 濕度范圍：15～90%（相對濕度）；
◇ 工作溫度范圍：0～40℃；
◇ 供電電壓：AC 380V±10%/50Hz，4KW，接地線；
◇ 氣源：0.4～0.8MPa，流量1L/S
3.2測試壓力范圍：0～1 MPa，精度±0.2% FS。
0～25 MPa ，精度：±0.2% FS
0～40 MPa ，精度：±0.2% FS
3.3變形位移： 0～10mm，精度：±0.2% FS
鉗體滑動位移：0～20mm，精度：±0.2% FS，
3.4拖滯扭矩： 0～20.0N·m，精度±0.2% FS
3.5滑動力傳感器：0－1000N ，精度 ：±0.2% FS
3.6真空度傳感器：0――100KPa，精度：±0.2% FS
