用對象 超薄膜材及厚膠貼合適用領域車載全貼合 觸摸屏 液晶屏全貼

1、采用逆貼式結構，確保尾部無氣泡。

2、采用特殊滾輪結構，起始位無壓痕。

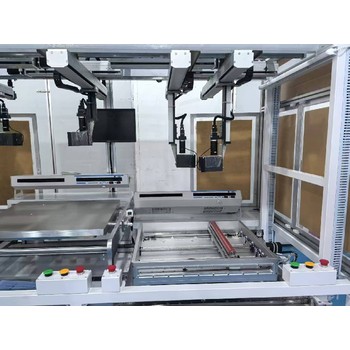

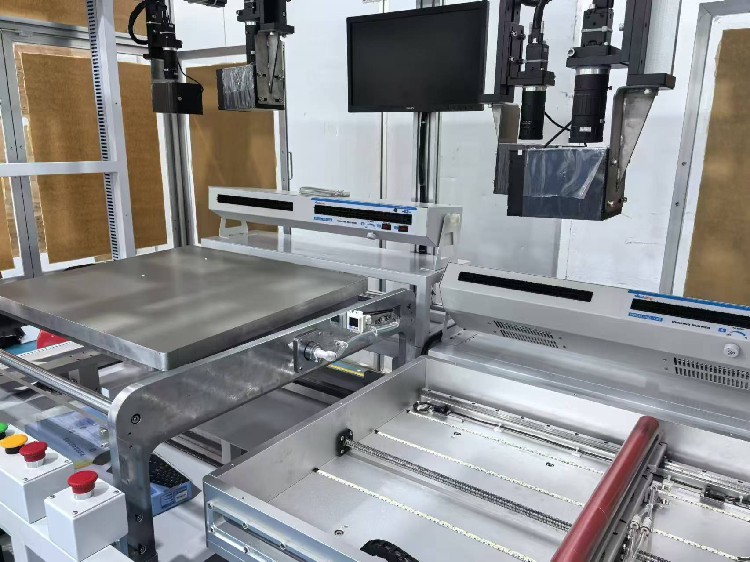

3、CCD視覺影像拍照，伺服電機控制的三軸UVW 平臺自動對位。

4、抓邊和抓mark點都能實現自動對位，應用范圍廣。

5、增強翻轉平臺吸力，實現軟對軟、軟對硬兼容。

6、設備采用日本SMC啟動元器件和運動部件，運行平穩，貼合精度高。

實際應用

　　觸摸屏及LCD生產過程中軟膜到硬板，軟膜到軟膜的貼合

　　l觸摸屏上下ITO 膜的貼合

　　 觸摸屏到面板的貼合

　 OCA 到線路的貼合

　　偏光片到玻璃的貼合

工作環境

溫度25± 5℃，濕度60±5%，潔凈度1000等級
設備供電
AC220V 50Hz
設備供氣
5～7 kg/cm2，接管￠12帶快插
設備功率3Kw
設備耗氣量10L/min
真空系統
機臺自帶
控制系統
PLC + 觸摸屏
作業高度860±50mm
操作界面
按鈕操作面板+人機界面

致力于各類軟對硬自動貼合設備及自動覆膜自動鉆孔自動包裝等設備的研發生產,主要應用于背膠/AB膠/雙面膠/防爆膜/TP/保護膜/OCA等各類膜料貼合/覆膜及各類屏幕面板/亞克力PMMA鏡片面板/新能源超級隔熱板/透明PVC面板等產品制程中覆膜/鉆孔/貼合/覆膜/包裝,及手機產業鏈產品繞線/包裝,為生產型企業提供生產工藝

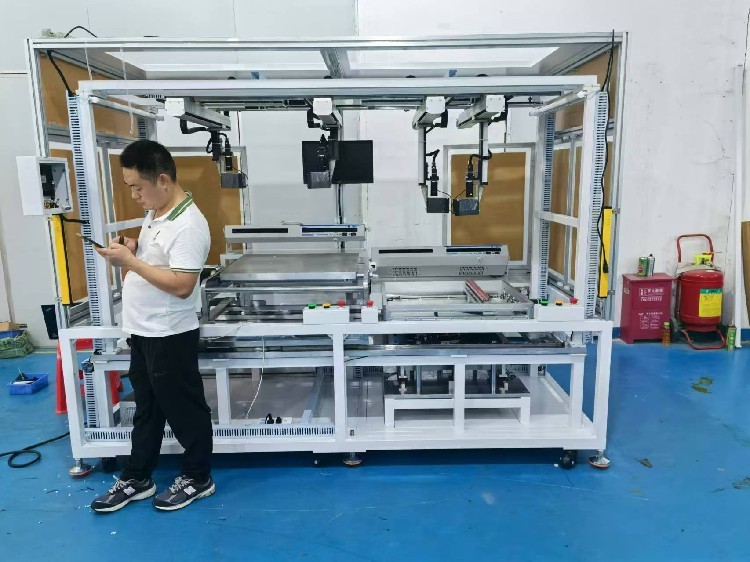

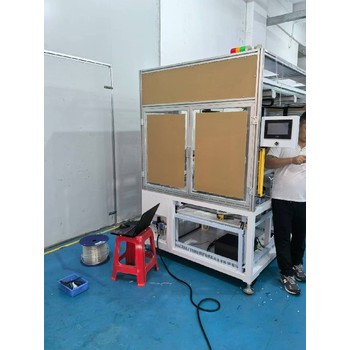

設備正面左側 TP 工位，正面右側為放置液晶工位。視覺對位貼合與真空腔體壓合兩段組合。設備在正常運行時，通過人工將 TP放到左側 TP 平臺位上，由直線模組和吸盤吸取移動到 CCD 上部取像位置抓取數據，等待液晶放料取像，系統運算數據自動對位貼合，然后轉入真空腔壓合。設定工藝控制程序，使玻璃、液晶依次按順序加工，完成玻璃的快速對位、抽真空、壓合過程，然后機械手將壓合好的模組放在輸送帶上

設備特點

設備設有存儲功能，可支持存儲上百種型號。每做一款可存儲，后期生產中只需調出型號微調即可

快捷。

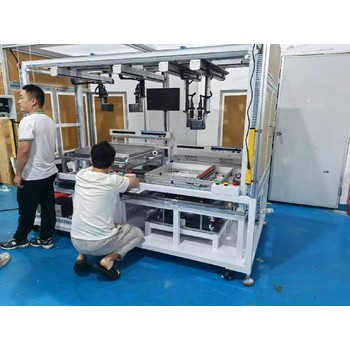

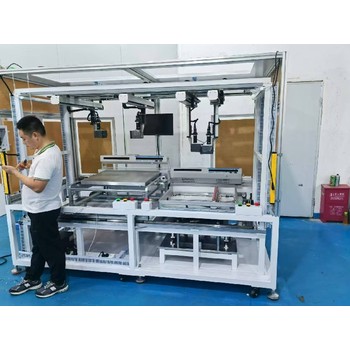

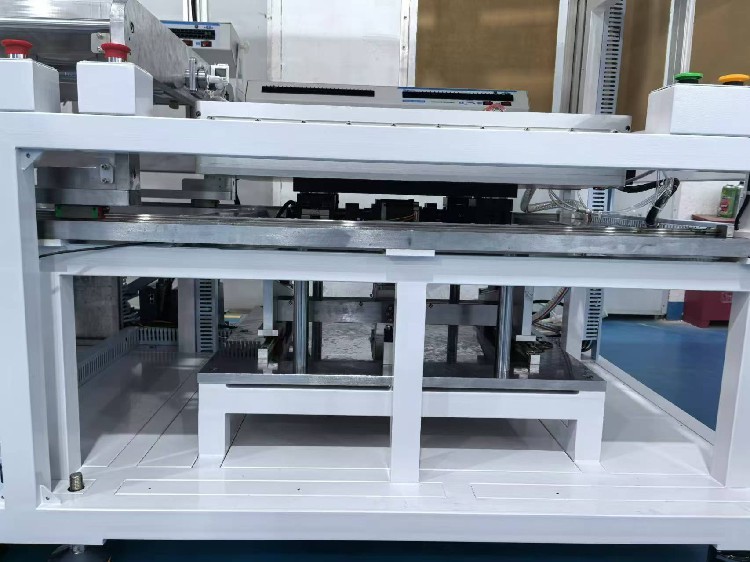

1.6設備組成:上翻板部分，下平臺網箱部分，相機組件

主營產品: 背膠ab膠,保護膜網箱

航林機械是一家集技術研發生產銷售為一體的自動化貼合設備制造商和方案解決商，高科技民營創新型企業，擁有經驗豐富的研發團隊與實力雄厚的生產工廠，致力于各類軟對硬自動貼合設備及自動覆膜自動鉆孔自動包裝等設備的研發生產，主要應用于背膠/AB膠/雙面膠/防爆膜/TP/保護膜/OCA等材料貼合及各類屏幕面板制程中覆膜/鉆孔/貼合/包裝，為生產型企業提供生產工藝自動化智能化升級服務。 公司提倡團隊精神，重視人才，不僅成功應用新材料、新技術、新工藝，而且擁有高素質的管理隊伍，高水平的技術開發人員，同時，為設備的可靠性及性，我們所用的關鍵元件都是品牌的產品。設計及用料的一絲不茍,是我們贏取用戶信心的保障。已擁有豐富的實戰經驗和成熟完善的生產鏈條以及自主知識產權，研發的多款產品獲得行業，國內的同時，還俄羅斯、法國、德國、韓國、印度、越南等國際市場。 隨著新能源行業的崛起，公司在新能源以及儲能電池產業也貢獻了微薄之力，公司新能源事業部主要服務于寧德時代、LG新能源、松下、比亞迪、SK、三星SDI、中創新航、中航鋰電、國軒高科、遠景動力、蜂巢能源、億緯鋰能、塔菲爾新能源、孚能科技、欣旺達、贛鋒鋰業等電池產業鏈。 良好的信譽、可靠的質量、完善的服務，是航林的宗旨。未來的日子里，航林機械會繼續以解決行業制造工藝痛點為首任，謹慎務實，不斷創新，與您共創美好明天！

•
