平面滑動鑄鐵閘門主要構件 門板 1 門板應整體鑄造，閘孔在400mm及其以上時應設置加強肋。 2 門板應按大工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5，撓度應不大于構件長度的1/1500。 3 門板的厚度應在計算厚度上增加2mm的腐蝕裕量。 4 閘孔尺寸在600mm及其以上時，門板的上端應設置安裝用吊環或吊孔。 門框 1 門框應整體鑄造，在大工作水頭下，其拉伸、壓縮和剪切強度的安全系數不小于5。 2 門框的厚度應在計算厚度上增加2mm的腐蝕裕量。 3 對于墻管連接式圓閘門，其門框法蘭的連接尺寸應符合gb 4216.2的規定，法蘭螺栓孔應在垂直中心線的二側對稱均布。 4 法蘭螺栓孔d0的軸線相對于法蘭的孔軸線的位置度公差φt應符合下表的規定 法蘭螺栓孔直徑d0 位置度公差。

擋水面為平面面板的閘門。平面閘門的門葉在門槽內作直線運動以封閉或開放水道。它的制造加工較 容易，運行安全可靠，維修方便，廣泛用于各種水工建筑物上作為工作閘門、事故閘門和檢修閘門。平面閘門自重大，所需啟門力亦大，門槽水力學條件較差，因此在高流速的水道上作為工作閘門的使用范圍受到限制。平面閘門主要由門葉、埋設構件和啟閉設備三部分組成。

景觀鋼閘門采用液壓啟閉機，啟閉靈活美觀適用，通過開啟適當?shù)慕嵌葧氤扇斯て俨嫉拿利惥坝^，本產品是對現有結構閘門構造的改進，通過在門葉的底邊設置的底軸，并在底軸的近兩端連固諸如連桿或齒輪的傳動件，安裝時，中底軸的兩端分別置于支座內，在相應驅動裝置的作用下使連桿擺動，或使齒輪或扇齒輪旋轉，從而帶動底軸再一定角度范圍沒轉動，是門葉做扇形運動，以達到控制水位的目的。本產品不僅可以立壩儲水，臥壩行洪排澇，還可以利用壩頂過水，形成人工瀑布的景觀效果。

每逢水電站水輪機室進行檢修清障時，一般不須換鞋即可進入工作，免去了諸多不便，良好的止水效果了水輪機室?guī)缀酢盁o水”的工作環境，從而間接地提高了工作效率和經濟效益。

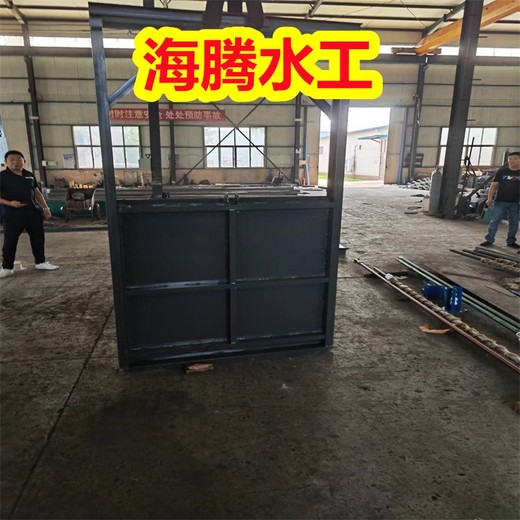

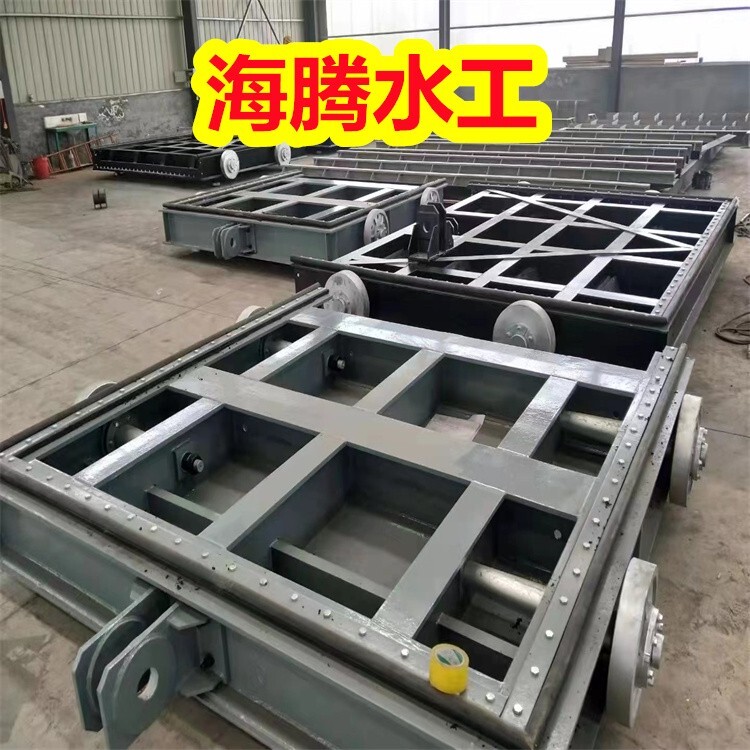

鋼制閘門用途及特點： 1、可分為平面閘門和弧形閘門。 2、平面閘門又可分為平面滑動鋼制閘門和平面定論鋼制閘門。 3、平面滑動鋼閘門：結構簡單，操作運行方便可靠。 4、平面定論鋼制閘門：應用于孔口尺寸或水頭比較大的平面閘門中。它可減少阻力，大幅度降到啟閉機力，節約啟閉機的投資。 5、材質可采用鋼板活不銹鋼板。

鋼閘門按其所承擔的主要任務，可分為：節制閘、進水閘、沖沙閘、分洪閘、擋潮閘、排水閘等。按閘室的結構形式，可分為：開敞式、胸墻式和涵洞式。開敞式水閘當閘門全開時過閘水流通暢，適用于有泄洪、排冰、過木或排水等任務要求的水閘，節制閘、分洪閘常用這種形式。胸墻式水閘和涵洞式水閘，適用于閘上水位變幅較大或擋水位閘孔設計水位，即閘的孔徑按低水位通過設計流量進行設計的情況。胸墻式的閘室結構與開敞式基本相同，為了減少閘門和工作橋的高度或為控制下泄單寬流量而設胸墻代替部分閘門擋水，擋潮閘、進水閘、泄水閘常用這種形式。
